從外編織層、襯里、黏合劑材質(zhì)的選擇、工藝控制能力可以提高附著強(qiáng)度，制成的水帶壽命長(zhǎng)、穩(wěn)定性好，推動(dòng)著消防水帶行業(yè)往性能化、環(huán)?；较蜻~進(jìn)。一起來看看消防水帶襯里材質(zhì)和黏合劑方面的相關(guān)內(nèi)容吧。

1、襯里材質(zhì)

    消防水帶襯里材質(zhì)主要分為橡膠、聚氨酯、PVC 三種。通過實(shí)驗(yàn)發(fā)現(xiàn): 橡膠襯里采用硫化工藝附著，是一種物理兼化學(xué)的黏合過程，附著強(qiáng)度最高。聚氨酯襯里采用共擠型膠黏劑高溫黏合，穩(wěn)定性好，附著強(qiáng)度高。PVC 襯里采用溶劑型黏合劑高溫粘合，膠層厚度不均勻，附著強(qiáng)度低。

2、黏合劑

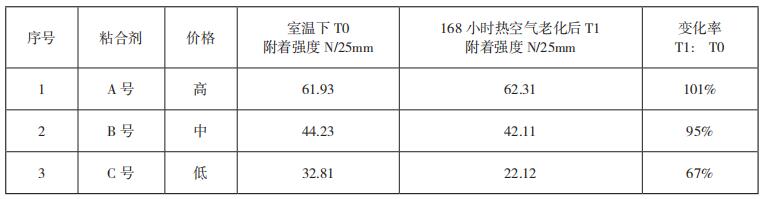

    粘合劑質(zhì)量的好壞對(duì)附著強(qiáng)度起到至關(guān)重要的作用?！断浪畮А罚℅B6246-2011) 中有一項(xiàng)試驗(yàn)專門用于考察黏合劑的性能優(yōu)劣，即熱空氣老化后的附著強(qiáng)度的變化情況。經(jīng)過熱空氣老化試驗(yàn)后，附著強(qiáng)度的變化不應(yīng)低于老化前測(cè)定值的 75%，國(guó)外發(fā)達(dá)國(guó)家該指標(biāo)為90%。采用同種外編織層、同樣厚度的PVC襯里，但不同膠合劑的8-65-25型試樣做比較（見表）。
